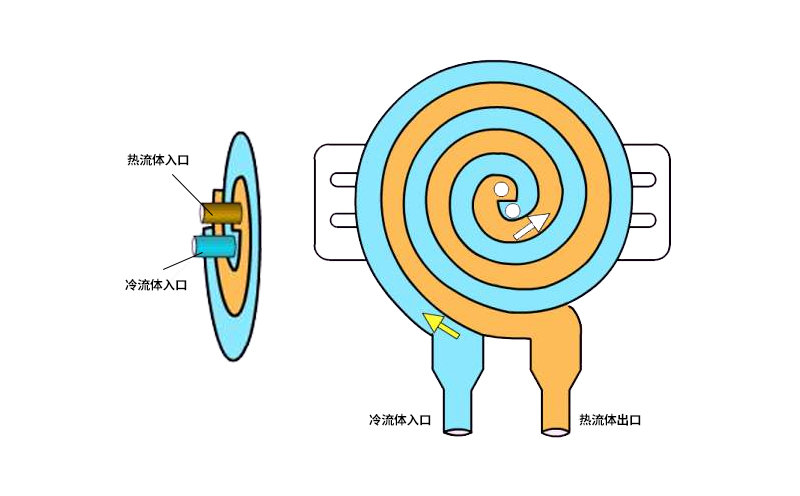

 螺旋板换热器基本型式及结构说明

目前很多工厂普遍生产和使用的螺旋板换热器有I型、I型和1型；近年还测绘仿制了一种快卸可拆式结构，在国内以外的厂家生产的螺旋板换热器基本结构型式也大致如此。

 螺旋板换热器的结构制造

螺旋板换热器一旦能够满足使用工况的要求,设计者就应根据叮靠性及刚、强度等深入考虑一些结构细节方面的问题；在螺旋板换热器结构细节方面存在着不容忽视的差异，这与制造检验方法有着密切的联系。

 螺旋板换热器中心管结构技术

螺旋板换热器的中心管直径范围没有太大差别。

然而，若将中心管直径和螺旋板宽度作为一个整体来考查，便不难发现其存在的潜在的差异。

1）中心隔板与螺旋板的焊接(亦可采用整体结构型式)，国内中心管结构型式。

2）中心管结构型式，很明显，在很多厂家的中心隔板与螺旋板的焊接型式在制造工艺上限制了小中心管直径与大螺旋板宽度的搭配，且无法检验焊缝焊接质量。

3）中心管两端面的接管，对螺旋板换热器而言，中心管直径的大小是设计优劣一项重要指标。

4）中心管直径设计得较小，则螺旋板换热器单位体积里的传热面积便增加,亦即结构更为紧凑；此外，由于每圈螺旋通道的曲径。

 立式螺旋板换热器密封结构

立式螺旋板式换热器的密封有两种形式，即焊接密封和垫片端盖密封。

1、焊接密封焊接密封的结构形式有三种：

1）将需要密封的通道用方钢垫进钢板中，卷制后进行焊接；

2）将需要密封通道用圆钢垫进钢板中卷好后进行焊接；

3）将螺旋板在专用机床轧制斜边成形，在卷制过程中；

4）卷制半径越小，翻边回弹量就越大，卷制成形螺旋板进行通道翻边校正、整形后进行焊接口。

 螺旋板换热器垫片端盖密封说明

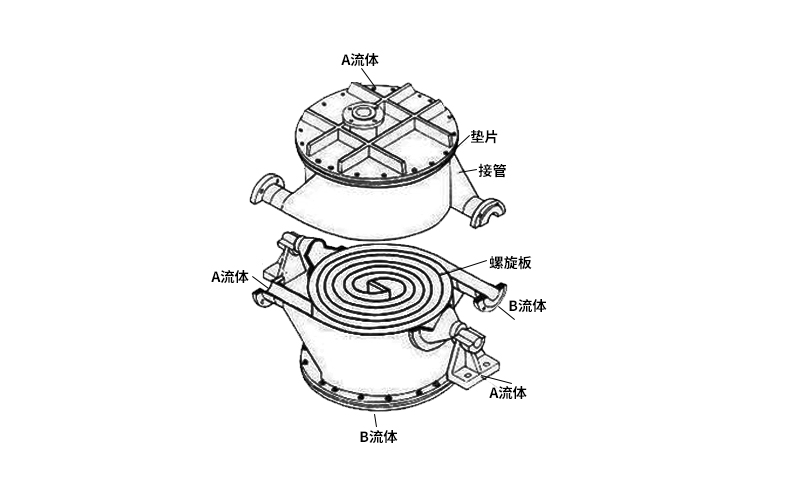

螺旋板卷制、焊接好以后装配窄边法兰，将螺旋通道两端进行机械加工，然后用倒锥端盖及垫片将通道封住，垫片材料选择根据介质特性和温度。

倒锥端盖与螺旋体连接采用上卡、下卡及螺母，为了提高不锈钢螺旋板换热器的密封性能，防止各圈螺旋通道内介质发生短路使传热效率受到一定的影响，螺旋体必须完整，如发现螺旋体缺陷及焊接缺陷，必须进行修补，保证机械加工车出。
