板式换热器如何选型？

板式换热器如何选型

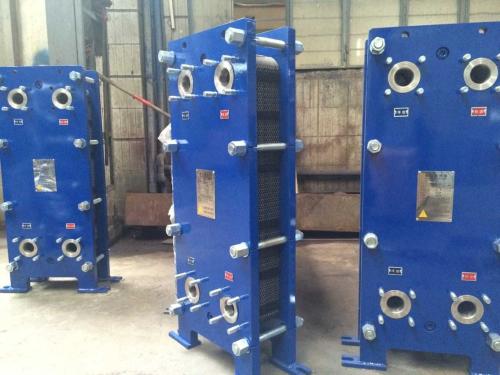

   板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器，各种板片之间形成薄矩形通道，通过板片进行热量交换，板式换热器主要由框架和板片两大部分组成，与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，是一种快速高效的换热设备。接下来贤集网小编为大家介绍一下板式换热器如何选型、常见故障产生的原因及处理方法、管束除垢技巧、清除水垢的基本原理、清洗剂的选择、热效率提高方法。

1、关于板型选择方法

   板片型式或波纹式应根据换热场合的实际需要而定，对流量大允许压降小的情况，应选用阻力小的板型，反之选用阻力大的板型，根据流体压力和温度情况，确定选择可拆卸式还是钎焊式，确定板型时不宜选择单板面积太小的板片，以免板片数量过多，板间流速偏小，传热系数过低，对较大的换热器更应注意这个问题。

2、流程和流道的选择

   流程指板式换热器内一种介质同一流动方向的一组并联流道，而流道指板式换热器内，相邻两板片组成的介质流动通道。一般情况下，将若干个流道按并联或串联的方式连接起来，以形成冷、热介质通道的不同组合。

3、压降校核

   在板式换热器的设计选型里面，一般对压降有一定的要求，所以应对其进行校核。如果校核压降超过允许压降，需重新进行设计选型计算，直到满足工艺要求为止。

板式换热器的常见故障产生的原因及处理方法

一、产生的原因

1、外漏

①由于板片变形导致组装错位；

②在板片密封槽部位有裂痕；

③夹紧螺栓松动或各处夹紧尺寸不均匀；

④换热器密封垫片老化、主密封面有脏物、部分密封垫脱离密封槽
